Lamp shade – prototype


ランプのカサを作りたい!
どんな風に作るのかな。難しいのかな。
調べてみたら難しくなかったのでプロトタイプを作ってみました。

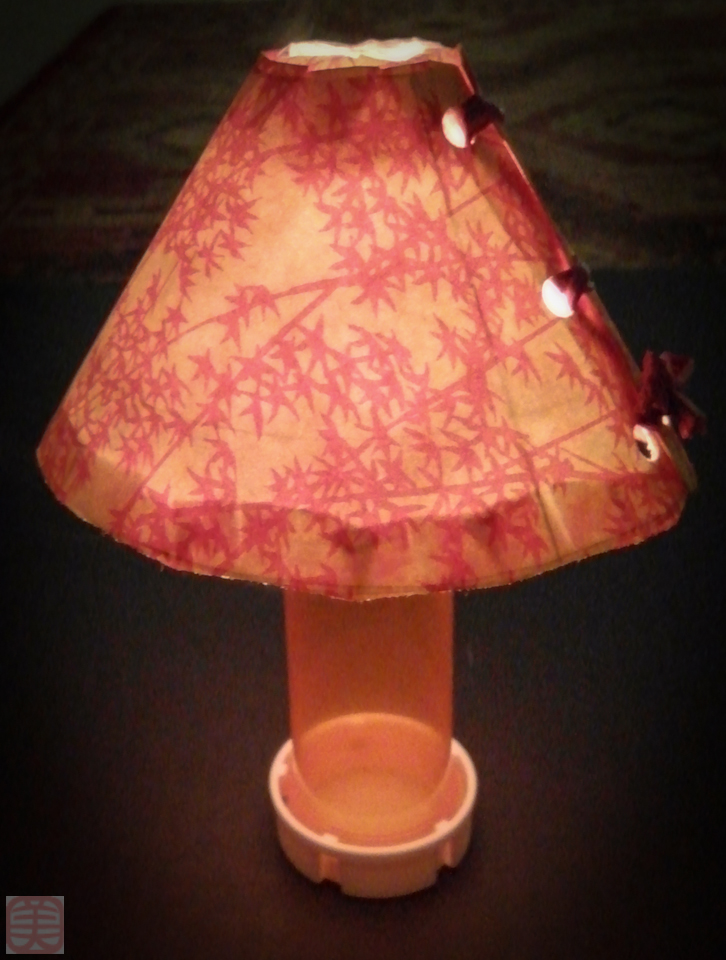

20140220-CAM00604
多分、難しいところはカサの形をどう描くかって事でしょうか。
このプロジェクトはばんちゃんの家のボロボロのランプのカサを更新するためです。

サイズは三箇所しかわかりません。
– 底の円の直径が 16 インチ
– 上の円の直径が 5 インチ
– 上と下の円を結ぶ側面が 10 インチ

以下、アイディアノートに書かれた判読不明の図と式です。勿論、私には読解できますよ。
20140220-CAM00606
円錐(右上の図)の上の部分を切り取った形なので等式を2つ使うことでサイズを決定することができました。
左上の図のように、真横から見て三角形の半分を使うと答えが出てきます。
巨大コンパスを使って円をまず描かなければいけないわけですから、半径を探し出す必要があります。目に見えない円の中心点は円の半径 X (下の円)を以下のようにして求めます。また、上の円の半径 Y も勿論必要です。
X = 10 + Y
Y = (10x(5/2)/[(16/2)-(5/2)]

円が描けたらそこからパイ型を切り取ってあげることで、つなぎ合わせると円錐ができるので、角度を算出する必要があります。これも台形、三角形の公理を使えば簡単に出せますね。切り取る必要のあるパイの角度を a とすると、こんな感じ。
a = 360 – 5π*360/[(16-5)/2]π

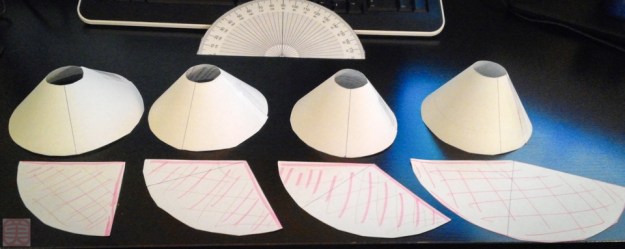

数学って、こんな風に役に立つのね。実は最初、計算を間違えてしまったんですが、出てきた数字がどうしても納得できなかったのがプロトタイプ作成の発端です。間違いが分かってよかったです。一番右が正解。一番左が最初に出してしまった不正解。
20140220-CAM00594

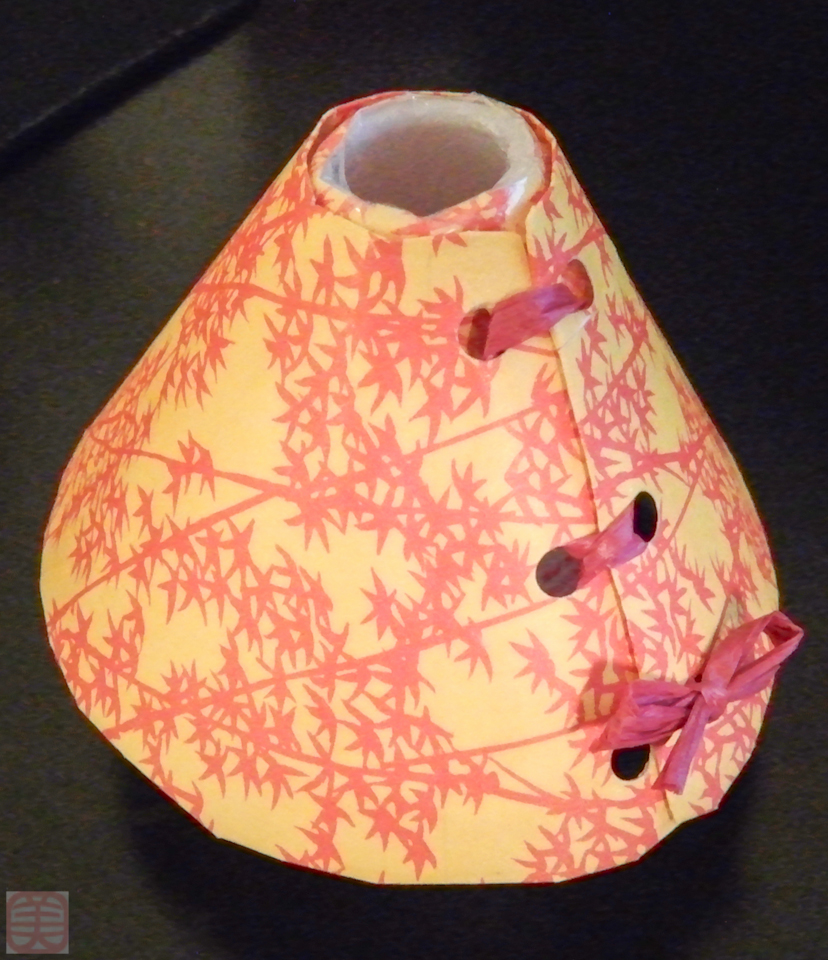

そして、これがカサ。四季折々にカサをサッと変えたいので、取替えが簡単にできるようにリボンで結ぶだけにしようと思ってます。
20140220-CAM00599
20140220-CAM00600

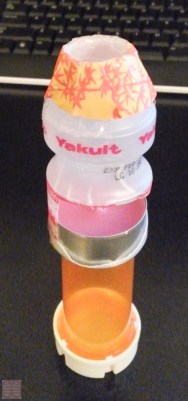

せっかくなので、処方箋の薬のボトルとヤクルトの空き瓶をつなぎ合わせてスタンドを作りました。ロウソクを入れて、簡易キャンドルとなった次第です。

あ、これあぶないので真似しないように。ヤクルトの瓶の入り口が小さすぎるのでとろけちゃうんです。1分の命でした。

この方のブログサイトを参考にさせていただきました。

さあ、今週末、時間があるかしら。どんな布にしようかな、どんな飾り付けにしようかなって、ワクワク度が上がります。

今日のナーるほど:  Protractor

分度器。もう使う必要もないので持ってません。だからこの単語も初めて知りました。

このプロジェクトで使うので必要なんですが、ウェブ上にたくさん分度器の絵が載っています。だから今日はそれを印刷して使いました。ホント、便利な世の中になりましたよね。ウェブ上に何でもあるからあまり物を持つこともなくなりしまいました。
